공기압식 밸브액츄에이터
JSP - AOV(Air Motor Operated Valve Actuator)
Applicable valves Gate Valve, Globe Valve, Ball Valve, Butterfly Valve, etc..
- 기존 수동밸브를 특별한 라인의 변화없이 자동화가 가능합니다.
- 비상 차단 밸브로 사용하기에 가장 적합합니다.
- 기존 수동밸브를 원격으로 작동시킬 수 있습니다.
- 정전시에도 Air 공급을 통해 운전이 가능합니다.
- 자동화 작업 및 장착이 용이합니다.
- 기계식 Torque-Limiter를 적용하여 밸브의 손상을 방지합니다.
- 에너지 절약 효과가 있습니다.
- 위험지역에 쉽게 장착이 가능합니다. (Pneumatic Type)
- 수동 조작으로 인해 생길 수 있는 사고 및 피로를 예방합니다.
Features
- 기존 수동 밸브에 쉽게 장착하여 여러 용도에 맞게 개조 할 수 있는 소형의 고급 밸브 액츄에이터 입니다.
- 비상 차단 밸브로 사용하기에 가장 적합합니다.
- 2”~40” 의 밸브까지 수용 할 수 있습니다.
- 특수한 경화 공정을 통해 제작된 기어 적용으로 마모성이 매우 우수하며, 일관된 Torque limiter 는 밸브를 장시간 사용 할 수 있게 합니다.
- 과도한 조임으로 인한 손상을 방지하는 동시에 원활한 개폐 동작을 보장합니다.
- Vane Type 모터사용으로 조용하고 부드럽습니다.
- 전용 수동 핸들을 사용하여 만일의 경우 수동 조작이 가능합니다.
- 구성품들을 모두 Unit 화 하여 유지 보수가 용이합니다.
Specifications
| Item / Model | JSP-15 (Low torque type) | JSP-25 (High torque type) | |
|---|---|---|---|
| Type | 4AM AIR MOTOR | 6AM AIR MOTOR | |
| Shutoff torque / kg-m | 4 to 25 | 15 to 40 | |
| Opening torque / kg-m | 400 | 600 | |
| No. of Open-Close Revolutions / rev | 대상 밸브개폐 총 회전수를 80~90% 설정 | ||
| Supply air pressure / kgf/cm2 | 5(3.5~7) | ||
| Air consumption / NL/min (normal) | 680 | 1100 | |
| Connection Dia | Drive Tubing / Rc | 3/8 | 1/2 |
| Signal Tubing / Rc | 1/8 | ||
| Housing Material | Cast Aluminum | ||
| Finish | Body(SKY BLUE), Handle(YELLOW) | ||
| Operating Temperature Range | -10 to +60℃ | ||
| Weight / kg | 27 | 33 | |
Relationship of torque and rotational speed
| Model | JSP-15 (Low torque type) | JSP-25 (High torque type) | |||
|---|---|---|---|---|---|
| Speed reduction type | A speed reduction | E speed reduction | A speed reduction | D speed reduction | E speed reduction |
| Shutoff Torque [kgf-m] |
4 to 25 | 4 to 10 | 15 to 40 | 6 to 10 | 10 to 20 |
| Open Torque [kgf-m] |
40 | 20 | 60 | 20 | 40 |
| Rotational Speed [rpm] |
23 | 40 | 23 | 90 | 40 |

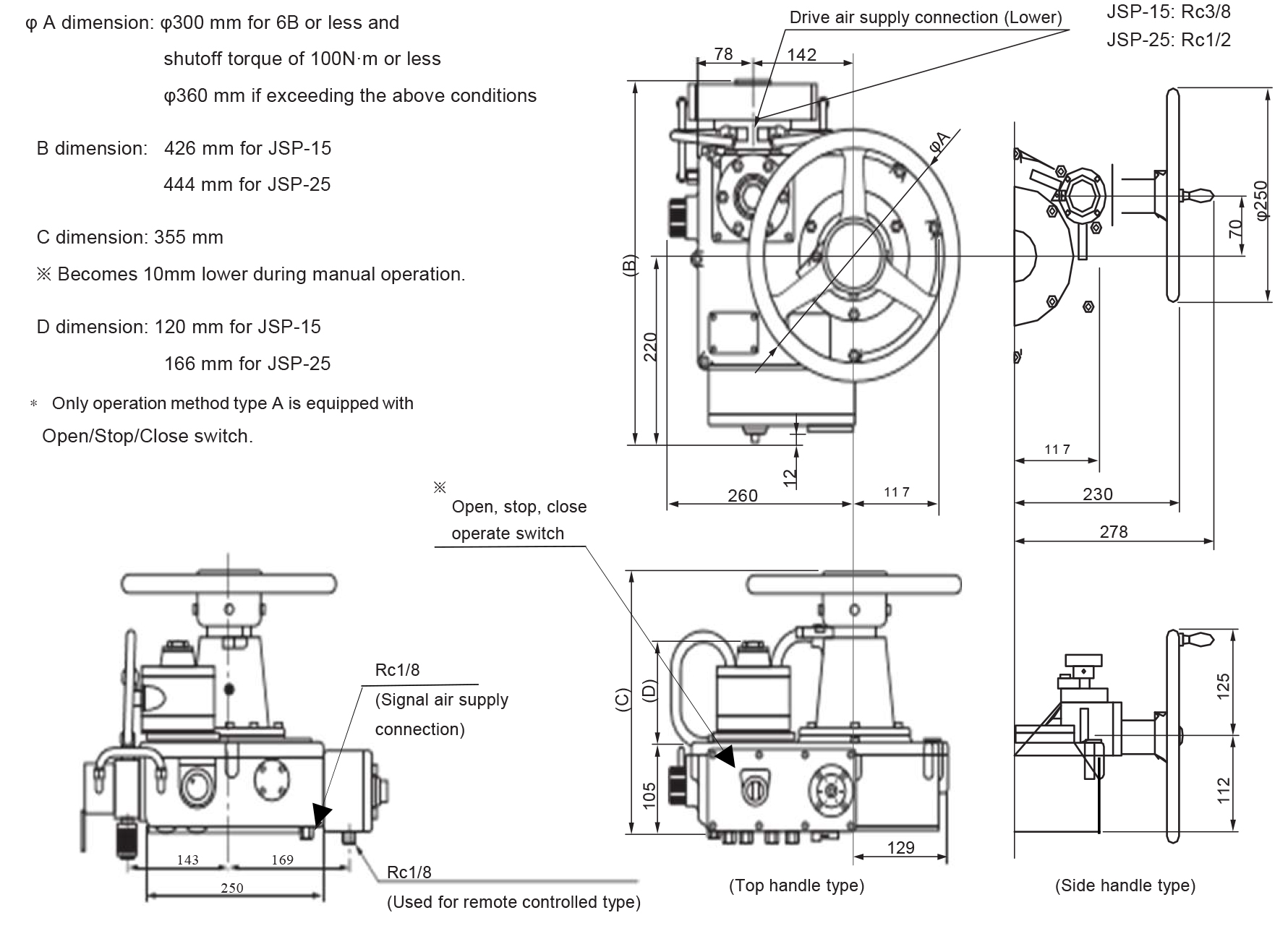

Demension

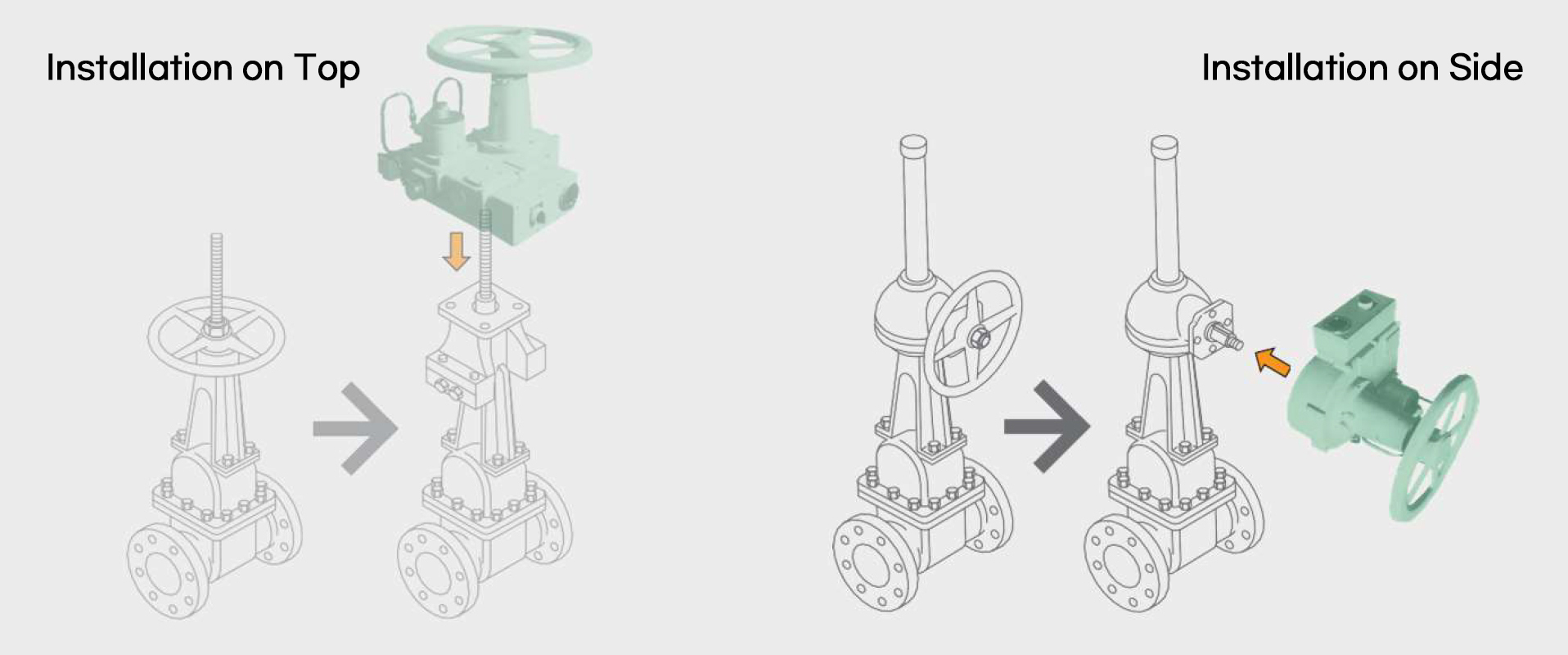

Installation Precedures
Product Code Explanation
| Item | Product Code | Description | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑪ | ⑫ | ||
| Model | JSP | - | - | - | - | - | - | - | - | - | - | - | Valve Actuator |
| Air Motor Type | 04 | - | - | - | - | - | - | - | - | - | - | 4AM AIR MOTOR (low Torque) |
|
| 06 | - | - | - | - | - | - | - | - | - | - | 6AM AIR MOTOR (High Torque) |
||
| Operation Method | A | - | - | - | - | - | - | - | - | - | 공기식 현장형 | ||
| B | - | - | - | - | - | - | - | - | - | 공기식 원격형 | |||
| C | - | - | - | - | - | - | - | - | - | 전기식 원격형 | |||
| D | - | - | - | - | - | - | - | - | - | 다기능 전기식 원격형 | |||
| E | - | - | - | - | - | - | - | - | - | 표준 Type 외 | |||
| Valve Bore Size | ＊ | ＊ | - | - | - | - | - | - | - | 2” : 02, 12” :12 | |||

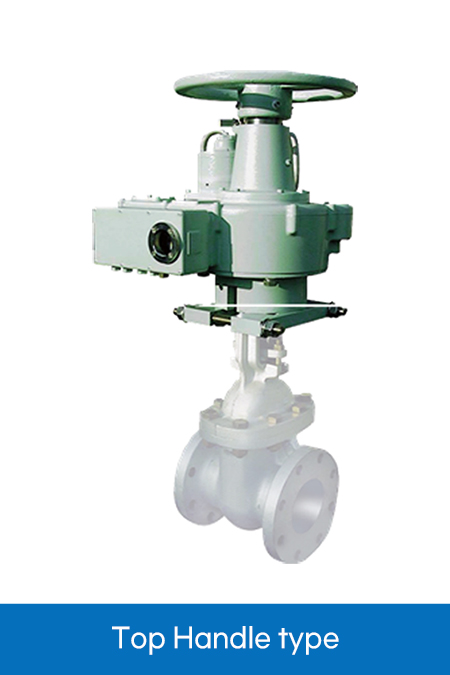

| Manual Handle Type | T | - | - | - | - | - | - | Top Handle | |||||

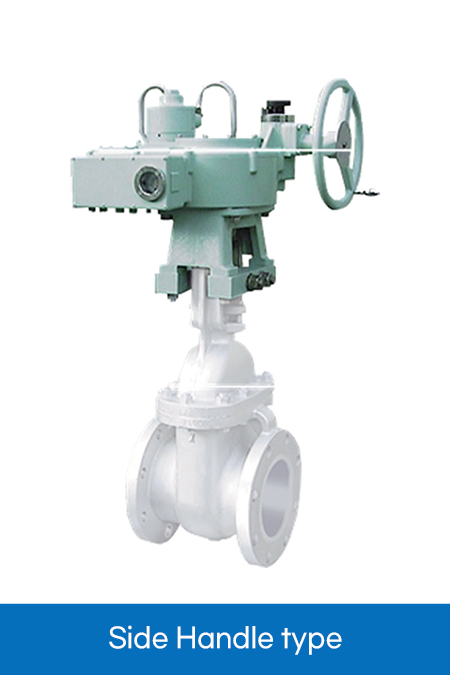

| S | - | - | - | - | - | - | Side Handle | ||||||
| Valve Type | * | * | - | - | - | - | Gate : GA, Glove : GL, Ball : BA | ||||||
| Speed Reduction Ratio | A | - | - | - | A reduction | ||||||||
| D | - | - | - | B reduction (JSP-15는 해당 없음) | |||||||||
| E | - | - | - | E reduction | |||||||||
| Z | - | - | - | Special | |||||||||
| External Operating Signal | 0 | - | - | 해당없음(본체 Switch 조작) | |||||||||
| 1 | - | - | OPEN 신호 | ||||||||||
| 2 | - | - | CLOSE 신호 | ||||||||||
| 3 | - | - | Open, Close 신호 | ||||||||||
| 9 | - | - | Special | ||||||||||
| External Output Signal | 0 | - | 없음 | ||||||||||
| 1 | - | Close 신호 | |||||||||||
| 2 | - | Open 신호 | |||||||||||
| 3 | - | Open, Close 신호 | |||||||||||
| 4 | - | 아날로그 출력+Open,Close 신호 | |||||||||||
| 9 | - | Specia | |||||||||||
| Torque Limiter Application | 0 | Close torque limiter | |||||||||||
| 1 | Open torque limiter | ||||||||||||
| 2 | Close, Open torque limiter | ||||||||||||
